除6E、6S、6U
，，，五代卡外
，，，其他六代卡均支持。

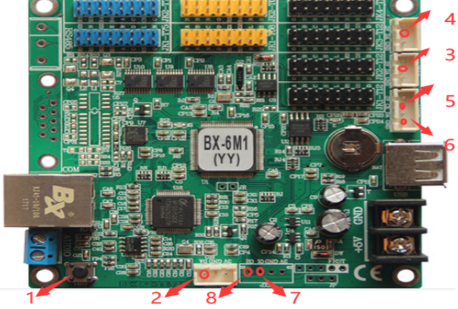

下图以 6M1-YY 为例

1. Test（下文称 Test）

2. REMOTE 的 DA（下文称 REMOTE）

3. HUMI 的 DA（下文称 HUMI）

4. TEMP 的 DA（下文称 TEMP）

5. LIGHT 的 CK（下文称 LIGHT CK）

6. LIGHT 的 DA（下文称 LIGHT DT）

7. EXP 的 01（下文称 EXP1）

8. EXP 的 02（下文称 EXP2）

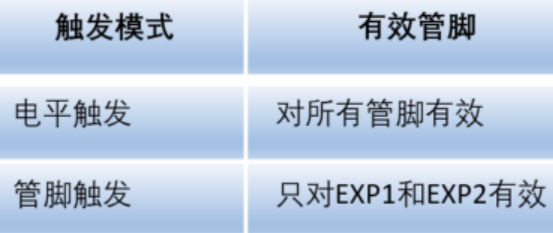

一、电平触发

1）简单逻辑

在简单逻辑控制控制中
，，，只允许一个管脚电平为闭合信号。

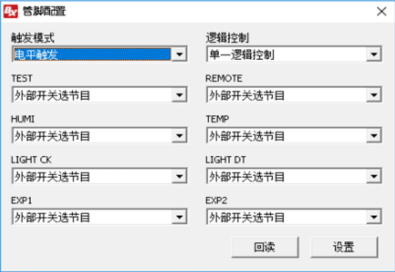

若是把所有管脚设置成外部开关选节目
，，，如图：：

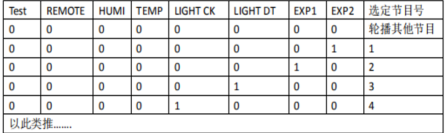

那么控制器逻辑为

表格中 1 代表闭合信号
，，，0 代表开路信号

*在没有管脚选中的状态
，，，旧版本黑屏处理
，，，新版本修改为轮播其他节目

2）组合逻辑控制

在组合逻辑控制控制中
，，，允许多个管脚电平为闭合信号

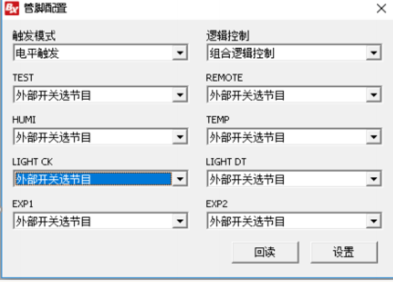

若是把所有管脚设置成外部开关选节目
，，，如图

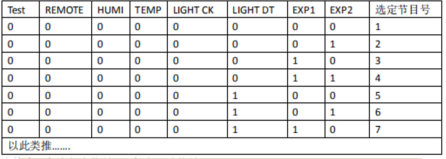

那么控制逻辑为

表格中 1 代表闭合信号
，，，0 代表开路信号

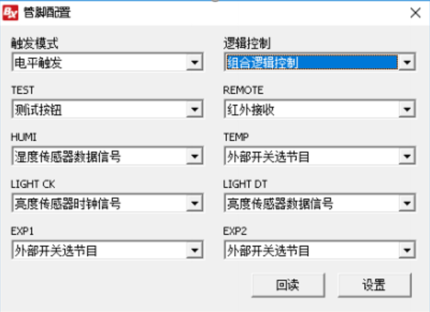

若是我们只使用 TEMP 管脚和 EXP1 和 EXP2
，，，如下图

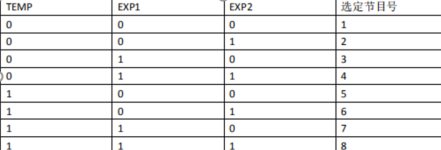

那么控制逻辑为

表格中 1 表闭合信号
，，，0 表开路信号

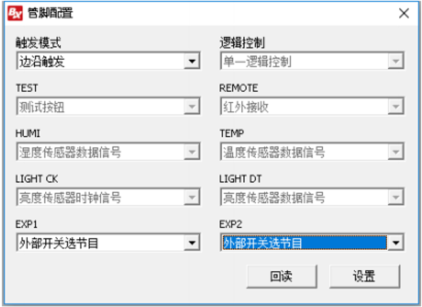

二、边沿触发

边沿触发只对 EXP1 和 EXP2 有用
，，，其中 EXP1 是上一个节目
，，，EXP2 是下一个节目。（差别型号控制卡可能 EXP1 是下一个节目
，，，EXP2 是上一个节目）。其中上升沿有用
，，，也就是
，，，统一个管脚先有一次闭合信号
，，，距离时间大于 20ms 后开路信号
，，，并且开路信号维持 20ms以上
，，，体现选中一次。

目今播放最大节目号
，，，再切换下一个节目
，，，会切换到最小的节目号。目今播放最小节目号
，，，再切换上一个节目
，，，会切换到最大的节目号

例如
，，，目今播放节目 6。

1、EXP1 管脚先有一次闭合信号
，，，距离时间大于 20ms 后是开路信号
，，，并且开路信号维持 20ms 以上
，，，控制卡切换到节目 7。

2、EXP2 管脚先有一次闭合信号
，，，距离时间大于 20ms 后是开路信号
，，，并且开路信号维持 20ms 以上
，，，控制卡切换到节目 5
